Klíčem k volbě plochého měděného pleteného drátu nebo kulatého měděného pleteného drátu je určit, zda si váš scénář aplikace více cení kontaktní plochy a strukturální stability, nebo zda si více cení flexibilitu v ohybu a pohodlí vedení.

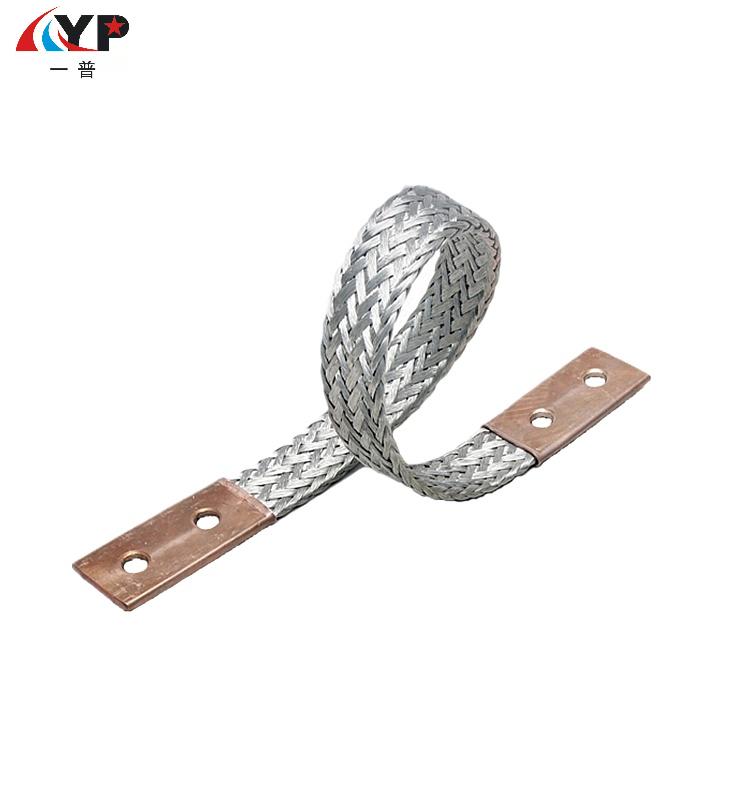

Plochý měděný pletený drát- vhodné pro pevné připojení, vysokoproudé aplikace a aplikace odolné proti zemětřesení
Pokud narazíte na následující situace, upřednostněte ploché vodiče:
-Připojené předměty jsou ploché desky, jako jsou výstupní vedení transformátoru, přípojnice rozváděče a kontakty vypínače. Plochý tvar může dokonale zapadnout, zvětšit kontaktní plochu a snížit kontaktní odpor.
-V zařízení dochází k vibracím, například při připojení k motorům nebo velkým dieselovým motorům. Jeho tkací struktura může účinně tlumit vibrace a je odolnější proti únavě než jednovláknové měděné tyče.
-Potřeba zabránit uvolnění: Po řezání není snadné rozptýlit a konce závitů nepotřebují během instalace zvláštní ošetření, takže operace je pohodlnější.
-Přenos vysokého proudu: Ve scénářích vysokého proudu (jako jsou stovky nebo dokonce tisíce ampérů) mají ploché dráty větší plochu pro odvod tepla a obvykle mají lepší proudovou kapacitu než kruhové dráty o stejném průřezu.

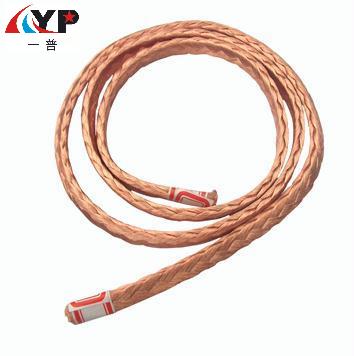

Kulatý měděný pletený drát- vhodné pro flexibilní kabeláž, pohybové spoje a úzké prostory
Pokud jsou splněny následující charakteristiky, jsou vhodnější volbou kruhové čáry:
- Prostor pro vedení je úzký a vinutý, jako například v rozích elektrických skříní a při nutnosti instalace vedení. Kroucená struktura kruhových drátů je extrémně měkká a má velmi malý poloměr ohybu.
-Připojovací součásti vyžadují pohyb, jako jsou vedení uhlíkových kartáčů pro motory a aktivní klouby pro roboty. Ohebnost kruhových drátů je činí méně náchylnými k přetržení při opakovaném ohýbání.
-Instalační dráha není pevná: pokud je třeba polohu připojení upravit na místě, kulatý drát se snáze ručně ohýbá a tvaruje.
-Požadavky na univerzální zapojení: Jako univerzální ohebný vodič spojuje různé konvenční elektrické komponenty.
Shrnutí:
Krok 1: Podívejte se na tvar připojovací svorky
-Pokud se jedná o plochou svorku (jako je přípojnice, měděná přípojnice) → zvolte plochý vodič.
-Pokud se jedná o kruhovou koncovku (jako je koncový sloupek nebo šroub), lze použít obě, ale kruhové dráty jsou flexibilnější a ploché dráty je třeba zvlnit s kruhovými konci.
Krok 2: Zkontrolujte instalační cestu a prostředí
-Cesta je pevná, rovná nebo jen mírně zakřivená → zvolte rovnou čáru.
-Cesta je složitá, vyžaduje více zatáček nebo prochází úzkými otvory → zvolte kruhovou čáru.
